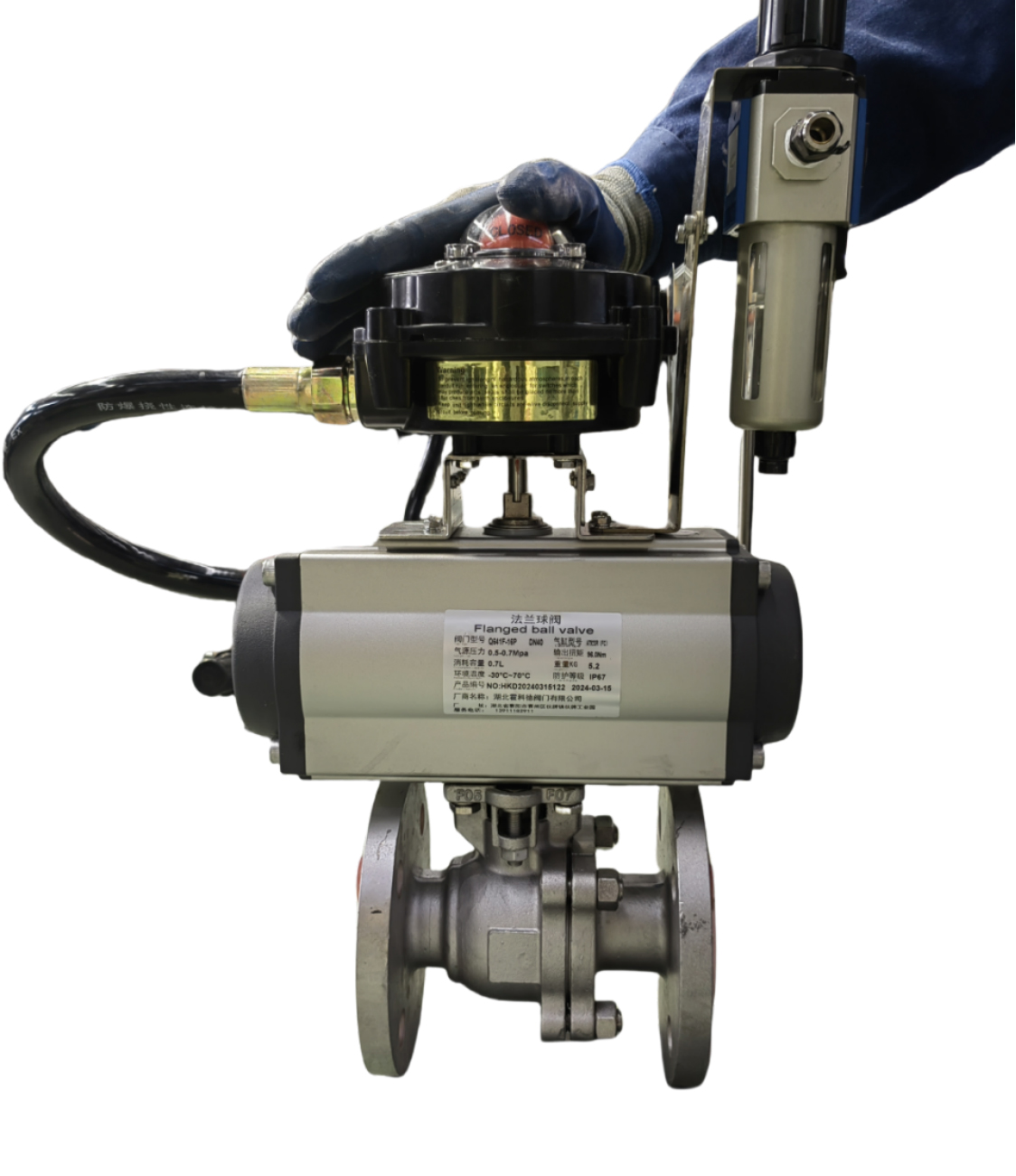

Q641F-16P 氣動球閥 是專為腐蝕性介質控制場景設計的高性能自動化閥門，通過氣動執行器驅動球體旋轉 90°，實現管道的快速啟閉與精準流量調節。其核心優勢在于不銹鋼閥體 + 氟塑料密封的抗腐蝕組合，以及氣動系統的高效響應能力，廣泛應用于對密封性、耐腐蝕性要求嚴苛的工業領域。
plaintext
Q 6 4 1 F -16 P
│ │ │ │ │ │ │
├─ 球閥類型 │
├─ 6=氣動驅動（雙作用式） │
├─ 4=法蘭連接 │
├─ 1=直通式結構 │
├─ F=氟塑料（PTFE）密封 │
├─ 16=公稱壓力1.6MPa │
└─ P=閥體材質不銹鋼（304/316L）
· 閥體：采用304/316L 不銹鋼鑄造，表面經鏡面拋光處理，抗腐蝕性能優于普通碳鋼，適用于 pH 1~14 的強腐蝕介質；
· 球體：精密車削加工，表面鍍硬鉻（硬度≥HV1000），配合氟塑料（PTFE）密封圈，實現雙向零泄漏密封（泄漏率≤0.01%，遠超 API 598 標準）；
· 執行器：氣動雙作用式（可選單作用彈簧復位），標配快排閥，全行程啟閉時間≤8 秒（DN≤200），支持防爆型（Ex d IIB T4）配置。
· 材質組合優勢：
(1) 不銹鋼閥體：耐氯離子腐蝕，可承受硫酸、鹽酸、氫氧化鈉等強腐蝕介質；
(2) 氟塑料（PTFE）密封：耐溫 - 20℃~+150℃，摩擦系數低（≤0.05），長期使用無磨損；
· 密封技術：
(1) 采用浮動球體結構，介質壓力越大密封越緊，適用于高壓工況（最大承壓 1.6MPa）；
(2) 雙閥座設計支持雙向密封，安裝無需區分介質流向，降低管道布局復雜度。
· 快速響應：氣源壓力 0.4~0.7MPa，全行程時間比同類產品快 30%（DN100 以下≤5 秒），適配高頻次操作（日均啟閉≥100 次）；
· 節能設計：耗氣量低至 0.05m3/ 次（DN100），配套小型空壓機即可運行，能耗成本降低 20%；
· 安全模式：?jiǎn)巫饔脠绦衅髦С质饩o急關閉 / 開啟功能，滿足 SIL2 安全等級要求，適用于緊急切斷場景。
· 標準化法蘭連接：符合 GB/T 9113-2010 標準，螺栓孔距與國標管道無縫對接，安裝誤差≤2mm，無需專業工具；
· 免維護設計：
① 內部無連桿、螺栓等易損件，機械故障概率降低 90%；
② 軸承采用自潤滑材料（如石墨填充 PTFE），正常工況下無需注油，年維護成本＜200 元。
· 溫度范圍：
① 介質溫度：-20℃~+150℃（氟塑料密封），可選金屬硬密封拓展至 + 300℃；
② 環境溫度：-20℃~+60℃，防護等級 IP67，適應戶外潮濕、粉塵環境；
· 行業適配：支持含顆粒介質（顆粒度≤1mm），閥體流道光滑設計減少堵塞風險。
項目 | 參數值 | 標準 / 材質 |
公稱通徑（DN） | DN15~DN300（支持定制） | GB/T 12221-2005 |
公稱壓力 | 1.6MPa（PN16） | ASME B16.34 |
連接形式 | 法蘭式（突面 RF） | GB/T 9115.1-2000 |
閥體材質 | 304 不銹鋼（CF8）/316L 不銹鋼（CF8M） | ASTM A351 |
密封材質 | 氟塑料（PTFE）、增強 PTFE（RPTFE） | ISO 7368 |
執行機構 | 鋁合金氣動雙作用 / 單作用式 | 表面陽極氧化處理 |
氣源壓力 | 0.4~0.7MPa | 標準工業氣源 |
泄漏率 | ≤0.01%（氣泡級密封） | API 598 |
防爆等級 | Ex d IIB T4（可選） | GB 3836.1-2010 |
行業 | 應用場景 | 介質舉例 | 核心需求滿足 |
化工行業 | 反應釜進料控制、酸堿儲罐切換 | 硫酸（98%）、氫氧化鈉溶液 | 耐腐蝕、零泄漏、快速切斷 |
制藥 / 食品行業 | 無菌管道系統、高純度流體調節 | 酒精、純化水、葡萄糖溶液 | 材質衛生級認證、低顆粒脫落 |
石油 / 天然氣 | 含硫氣體管道、腐蝕性液體輸送 | 硫化氫（H?S）、甲醇 | 防爆性能、高壓密封穩定性 |
環保工程 | 廢水處理加藥系統、廢氣洗滌控制 | 次氯酸鈉、氫氟酸 | 抗腐蝕、耐顆粒沖刷 |
· 檢查氣動執行器油霧器油量，低于 1/3 刻度時添加 ISO VG32 潤滑油；
· 觀測氣源壓力是否穩定（標準 0.5~0.7MPa），監聽閥門啟閉是否有異?？D。
項目 | 內容 | 周期 | 檢測標準 |
閥體壓力測試 | 1.1 倍公稱壓力靜壓試驗 | 1 年 | 保壓 30 分鐘無可見泄漏 |
密封面磨損檢查 | 拆解測量密封圈壓縮量 | 2 年 | 磨損量≤0.5mm 時需更換 |
執行器密封性 | 氣壓泄漏測試（0.6MPa） | 6 個月 | 壓降≤0.05MPa / 分鐘 |
信號反饋校準 | 4~20mA 信號與閥位對應性 | 3 個月 | 誤差≤±1.5% FS |
故障現象 | 可能原因 | 解決方法 |
閥門啟閉緩慢 | 1. 氣源管路堵塞 2. 執行器活塞磨損 | 1. 清潔氣管 2. 更換密封件 |
閥體法蘭泄漏 | 1. 螺栓扭矩不均 2. 密封墊老化 | 1. 按對角線順序緊固 2. 更換四氟墊 |
無閥位反饋信號 | 1. 反饋裝置接線松動 2. 電位器故障 | 1. 檢查線路 2. 校準或更換裝置 |
1、三重檢驗體系：
l 原材料檢驗：不銹鋼閥體逐件進行光譜分析，確保材質成分達標；
l 生產過程檢驗：密封面研磨精度 100% 檢測（粗糙度≤Ra0.4μm）；
l 出廠檢驗：1.5 倍公稱壓力水壓試驗（保壓 30 分鐘）+ 泄漏量測試，附第三方檢測報告。
2、全周期服務承諾：
l 質保期：18 個月（自驗收合格起），期間免費更換非人為損壞部件；
l 技術支持：提供現場安裝指導、氣動系統調試，7×24 小時遠程故障診斷；
l 配件供應：常規密封件、執行器備件庫存充足，緊急訂單 4 小時內發貨。
3、定制化解決方案：
l 功能升級：可選配防爆型執行器、手輪聯動裝置、閥位變送器（4~20mA 信號）；
l 材質升級：哈氏合金（C-276）、鈦合金閥體，適配王水、氫氟酸等極端腐蝕工況；
l 智能集成：支持 PROFINET、Modbus RTU 通訊協議，無縫接入 DCS/PLC 控制系統。
· 介質類型（如濃度、顆粒度、腐蝕性）；
· 最高工作壓力、溫度；
· 控制方式（遠程 / 本地、是否需防爆）；
· 管道接口尺寸（DN / 壓力等級）。
· 電話：13911182911（銷售部黃總）；
· 地址：湖北省襄陽市襄州區伙牌鎮伙牌工業園（郜營社區）新207國道以東郜馬路南交叉口。
Q641F-16P 氣動球閥以耐腐蝕、高密封、長壽命為核心競爭力，是化工、制藥等行業腐蝕性介質控制的理想選擇。如需獲取 CAD 圖紙、防爆認證文件或申請樣品測試，歡迎隨時聯系我們！
