霍科德雙偏心蝶閥的發展

概述

    雙偏心蝶閥是在單偏心蝶閥的基礎上進一步改良成型的，其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥門壽命。

雙偏心蝶閥作為一種切斷蝶閥，它具有體積小、重量輕、動作靈活、密封性好等優點，主要應用于冶金、石化、化工、電力、VOCS等行業。

湖北霍科德閥門有限公司通過多年來在實際使用工況的應用，不斷地優化更新雙偏心蝶閥的結構設計，總結經驗，聽取來自客戶的不同需求。目前已將雙偏心蝶閥更新至第三代。

    第一代雙偏心蝶閥的閥軸和閥板之間采用單連桿結構，結合彈簧完成閥板與閥座之間平移貼合或脫離閥座之后再旋轉的方式進行開關，由于閥座和閥板之間是平面貼合密封，沒有擠壓和刮擦，密封圈沒有磨損，所以閥門的密封效果非常好，配合軟質橡膠圈密封，可以達到零泄漏。但由于連桿處用到了彈簧，彈簧在高溫和具有一定腐蝕性的介質下，彈簧材料疲勞，失去彈簧原有彈力，造成閥門運行不穩定，開關不暢。針對這些缺陷，對閥門進行了優化改進，于是第二代雙偏心蝶閥便應運而生。

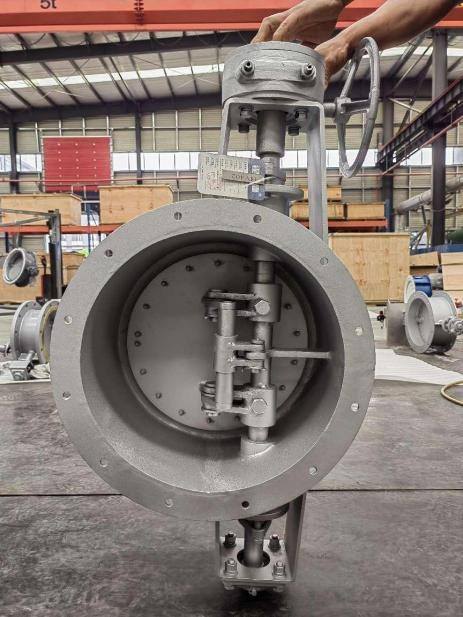

    第二代雙偏心蝶閥在保留了第一代偏心原理的基礎上，將連桿結由有原來的單連桿，通過模擬計算，開發出了四連桿的結構，使閥板在正常翻轉到閥座附近時進行平推，進而壓緊密封圈，達到零泄漏的效果。由于采用了全連桿運行，再針對各種介質和溫度采取不同的材料，使得閥門的穩定性非常好，尤其是平面壓緊密封，密封圈和閥座之間沒有刮擦磨損。閥門的密封和運行的穩定性得到了極大提升。已經廣泛應用多年和多種行業。得到了業主和同行的一致好評。但由于其連桿結構的特性，使得這一款閥門通常僅用于管路切斷，不能很好的進行流量調節。所以不適用于做調節閥用。為了彌補這一問題，我們開發了第三代雙偏心蝶閥。

    第三代雙偏心蝶閥，不僅可以作為切斷閥，也可以作調節閥用，這款閥取消了所有的連桿機構，使閥門在運行時非常平穩，流量曲線平滑，可以依照中線蝶閥的流量特性來進行流量調節控制。閥座采用橢圓雙斜面結構，精密加工而成，定制專用整體密封圈，與閥座進行緊密貼合，達到啟閉迅速，扭矩輕，密封效果好，密封圈磨損小，使用壽命長等特點。與四連桿結構形成互補?？筛鶕?shí)際工況進行多種選擇，更大的滿足客戶需求。
