什么是自力式壓力調節閥

      自力式壓力調節閥也叫“控制閥”，是一種無需外來能源，依靠介質自身壓力、溫度或流量變化，按預先設定值，進行自動調節的控制裝置。它集控制、執行諸多功能于一身，自成一個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體，不同于一般含義上的控制閥。

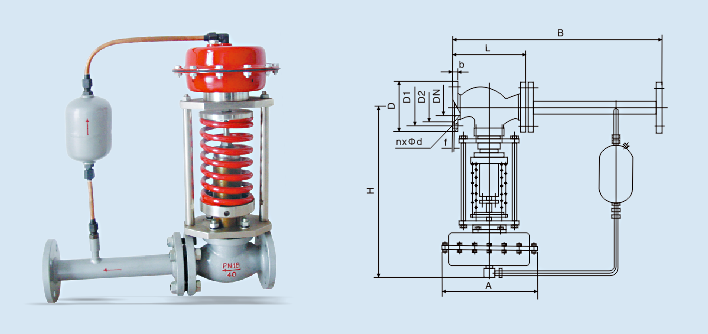

      ZZYP型自力式壓力調節閥是不需要任何外加能源，利用介質自身能量而實現自動調節的執行器產品，該產品大特點是能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。由于它無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供暖及沒有供電、供氣又需控制的場合。自力式壓力調節閥是自成一體的壓力控制器閥門，一般來講，介質壓力會(huì )隨著介質流量的變化而變化，當介質流量發生變化時，為保證壓力恒定，則需要自力式壓力調節閥來控制。

一、自力式壓力調節閥的分類。

1.按閥后、閥前控制分為：自力式閥后（減壓）控制閥、自力式閥前（泄壓）控制閥。

2.按是否帶指揮器分為：

a.直接作用型自力式調節閥

通過介質本身直接控制閥門，達到調壓的作用，有閥后取壓與閥前取壓兩種形式。閥后取壓是保持閥后的壓力在設定范圍內，達到閥后減壓的功效；閥前取壓是保持閥前的壓力在設定范圍內，達到閥前泄壓的功效。

b.指揮器操作型自力式調節閥

指揮器操作型調節閥是通過兩個閥門之間的相互控制，來達到自動調壓的作用。

二、工作原理。

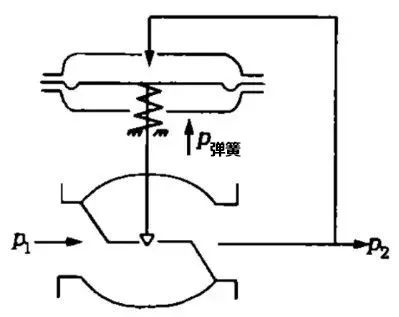

1. 自力式閥后壓力調節的工作原理（見下圖）

      閥前壓力P?經過閥芯、閥座的節流后，變?yōu)殚y后壓力P?。P?經過管線輸入上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當P?增加時，P?作用在頂盤上的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯關向閥座的位置。這時，閥芯與閥座之間的流通面積減少，流阻變大，P?降低，直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使P?降為設定值。同理，當P?降低時。作用方向與上述相反，這就是閥后壓力調節的工作原理。

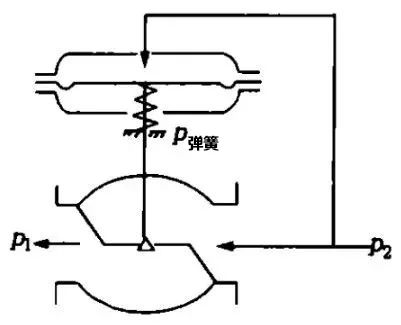

2.自力式閥前壓力調節的工作原理（見下圖）

      自力式壓力調節閥與控制閥的區別主要在于控制閥既需要外界能源(如電源或氣源 )做驅動能，又需要接受外來控制儀表信號才能改變閥內截流介質相對位置，從而實現改變流體流量。而自力式壓力調節閥則既不需外來能源，又不需要接受外來控制儀表信號，僅靠被調介質的壓力信號，便可實現壓力調節。

三、主要特點

1.自力式壓力調節閥無需外加能源，能在無電無氣的場合工作，既方便又節約能源；

2.壓力分段范圍細且互相交叉，調節精度高；

3.壓力設定值在運行期間可連續設定；

4.對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8；

5.橡膠膜片式檢測，執行機構檢測精度高、動作靈敏；

6.采用壓力平衡機構，使調節閥反應靈敏，控制精卻。
