截止閥構造

截止閥的結構緊湊，外形有較明顯特點，閥門頂部設有手輪和閥桿，中間設有螺紋和填料函密封段。截止閥使用時利用閥桿升降帶動閥頭，從而改變閥盤與閥座之間的距離來控制閥門啟閉。截止閥是在化工生產中使用范圍最廣的截斷類閥門，在實際生產中主要用于水、蒸汽、壓縮空氣等介質的流量調節，不宜應用于粘度大易結晶的材料。

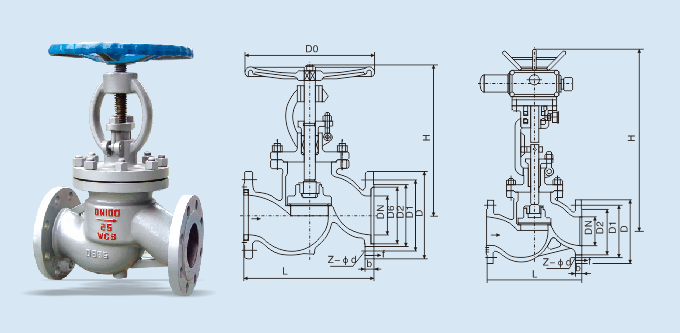

法蘭截止閥

不銹鋼美標截止閥

小型截止閥的閥桿螺紋通常設在閥體內，使用時因為與介質接觸時間較長，從而容易被介質腐蝕。所以為了延長截止閥的使用壽命，截止閥在安裝使用時應注意以下幾點：

①截止閥的安裝要參考流體的方向，注意保持管路流體的低進高出，也就是從下向上流過閥座口。這樣安裝的目的是減少閥體內流體阻力從而降低閥門啟閉力，同時還能保持在閥門關閉時閥桿、填料函不與介質接觸，減少損壞和泄漏的發生。

②閥桿與閥蓋連接的部分可能存在空隙，通常會(huì )通過填料密封來解決介質泄漏的問題。所以截止閥在開啟前應進行泄漏檢查，確定閥門是否無泄漏缺陷、填料函是否無泄漏缺陷。

③截止閥的閥桿操作如無法用人手完成，可使用專用的F扳手代替，但在F扳手仍無法開啟的情況下，切勿使用加長扳手強行開閉，以避免閥門的損壞甚至是安全事故的發生。

④截止閥在應用于中壓汽管路時，在開啟前需進行冷凝水排除，之后對管道進行蒸汽預熱，預熱壓力保持在0.2至0.3MPA之間，這樣做的目的是避免溫度、壓力突然變化引起的密封件損壞，在確定狀態穩定后可將壓力調至所需水平。
