調節閥裝反了會(huì )怎樣？工業流程中不可忽視的致命錯誤

發布時間：2025-03-31  閱讀數： 1371

【調節閥裝反了會(huì )怎樣？工業流程中不可忽視的致命錯誤】?

調節閥是工業流程中的“心臟控制元件”，負責精準調節管道內的流量、壓力、溫度等參數。如果安裝過程中出現方向錯誤，比如，調節閥裝反了，輕則導致系統效率下降，重則引發嚴重的安全事故。本文將從技術原理、實際案例和解決方案三個維度，詳細分析調節閥裝反的后果及其應對措施。

---

一、調節閥的工作原理與流向設計

?

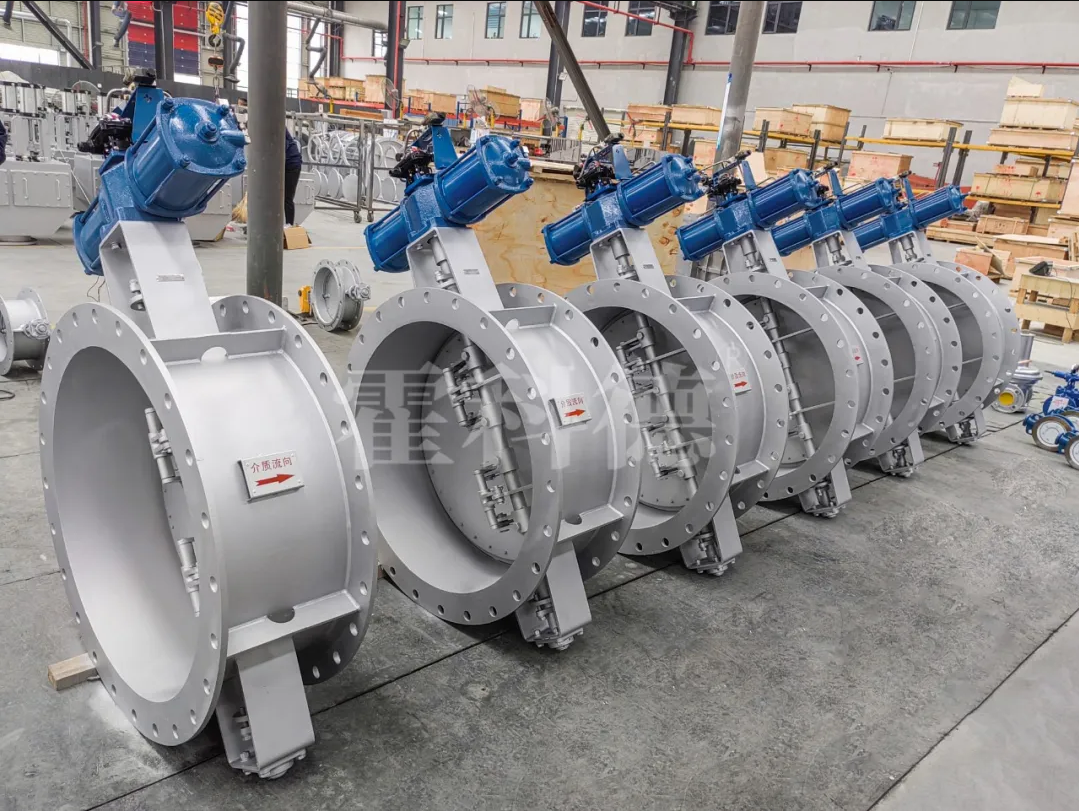

調節閥的核心功能是通過改變閥芯的開度來調節介質流量，其結構設計嚴格遵循流體動力學原理，通常會(huì )在閥體外部標注明確的流向箭頭（→）。這個箭頭指示了介質在閥門內部的?正確流動方向?，與閥芯形狀、密封結構及執行機構的驅動方向密切相關。

典型結構特點：

‌

?閥芯導向性?：多數調節閥采用單導向設計（如單座閥、角閥），閥芯形狀非對稱，反向安裝會(huì )導致受力不平衡。

?密封面保護?：流向設計能確保介質壓力作用于閥芯的正確方向，防止密封面被高速流體沖蝕。

執行機構匹配?：氣動或電動執行器的推力方向需與閥芯運動方向一致，裝反可能導致執行器過載。

---

二、調節閥裝反的5大直接后果

一旦調節閥反向安裝，整個控制系統的穩定性和安全性將受到威脅。以下是常見問題：

1. 流量控制完全失靈

?現象?：閥門開度與流量呈現反向關系。例如，開度增大時流量反而減少，導致自動控制系統邏輯混亂。

案例?：某化工廠蒸汽管道調節閥裝反，DCS系統發出開閥指令后，蒸汽流量驟降，引發反應釜溫度失控。

?2. 閥門振動與噪音激增

原理?：反向流動會(huì )破壞閥芯的穩定性，介質在閥腔內部形成湍流和空化，產生劇烈振動。

危害?：長期振動可能造成閥桿斷裂、密封填料泄漏，甚至波及相鄰管道支架。

3. 密封失效與內漏風險

?結構影響?：裝反后，介質壓力方向與閥座密封面設計方向相反，導致閥芯無法緊密貼合閥座。

?數據?：實驗表明，DN50的單座調節閥反向安裝時，內漏量可能增加300%~500%。

4. 執行機構過載損壞

力學分析?：反向安裝時，流體對閥芯的作用力方向改變。例如，原本需要執行器克服的“流閉力”可能變?yōu)椤傲鏖_(kāi)力”，導致執行器推力不足或頻繁跳閘。

實例?：某電廠鍋爐給水閥裝反后，氣動執行器在80%開度時因推力不足卡死，觸發緊急停機。

5. 工藝參數全面失控

?連鎖反應?：流量、壓力、溫度的異常會(huì )傳導至上下游設備。例如，精餾塔進料閥裝反可能導致塔釜液位暴漲，產品純度超標。

---

?三、如何快速判斷調節閥是否裝反？

?

以下方法可幫助工程現場及時發現問題：

?目視檢查流向箭頭?

閥門本體或銘牌上的流向箭頭是否與管道介質實際流向一致（需結合PID圖確認）。

?觀察控制特性異常?
手動調節閥門時，若開度增加但流量計顯示值下降，或壓力不降反升，需警惕裝反可能。

聽診法檢測異響?
用聽音棒接觸閥體，反向安裝的閥門常伴隨“嘯叫”或“噠噠”的沖擊聲。

執行器動作測試?
氣動閥在斷氣狀態下，閥芯應處于安全位置（FO或FC）。若實際位置與設計不符，可能裝反。

---

四、緊急處理與預防措施

應急方案：

手動干預?：立即將閥門切換至手動模式，避免自動控制進一步惡化工況。

加裝旁路?：若系統允許，啟用備用閥門或旁路管道維持生產。

壓力監測?：重點關注調節閥上下游壓力變化，防止超壓引發爆管。

根本性解決：

?標準化安裝流程?

嚴格遵循“三對照”原則：對照PID圖、對照閥門銘牌流向、對照管道介質實際流向。

?增設防錯標識?
在法蘭連接處噴涂“流向警示漆”或懸掛方向標牌，避免交叉施工時出錯。

智能化監測升級?
安裝智能閥門定位器，實時監測閥芯位移、推力變化等參數，自動報警異常工況。

五、行業警示：這些場景必須零容錯！

高壓差工況?：例如鍋爐給水閥、天然氣調壓閥，裝反可能直接引發爆管。

腐蝕性介質?：氫氟酸、氯氣等管道閥門反向安裝會(huì )加速密封材料腐蝕。

單向密封閥門?：如止回閥、截止閥功能的調節閥，裝反等同于完全失效。

---

結語：

調節閥的安裝方向絕非無關緊要的細節，而是直接關系到整個工藝系統安全穩定運行的核心命脈。任何方向誤裝的操作失誤，不僅可能導致企業遭受數百萬級的直接經濟損失，更可能引發連鎖反應釀成不可逆的安全事故。唯有將標準化安裝規范深度融入每一道工序細節，才能真正筑牢工業流程的本質安全防線。
